SOC5080-CME100綜合復用設備部隊?wèi)?yīng)用案例

客戶需求：

（1）所供PCM設備為整機產品，尺寸≤1U，可安裝于19英寸標準機柜；

（2）電源：具備220V交流和-48V直流兩種供電方式，采用1+1熱備份方式工作；

（3）E1接口：比特率2.048Mbps±50ppm，HDB3碼型，75Ω非平衡接口，支持1+1熱備份保護；

（4）音頻接口：接口應符合G.711、G.712標準，二線，單臺接口數量≥30路；

（5）具備以太網監控接口、64K監控通道；

（6）無需進行數據配置即可使用；

（7）報價產品須為國產產品；

（8）每套應包含局端、遠端設備各1臺，每臺含配套交、直流電源線，直流電源線長度不小于10米。

產品配置：

南京申甌通信根據客戶需求，配置一臺SOC5080-CME100綜合復用設備，該設備支持2M接入，1+1冗余保護，32路電話，帶網管，交直流供電。

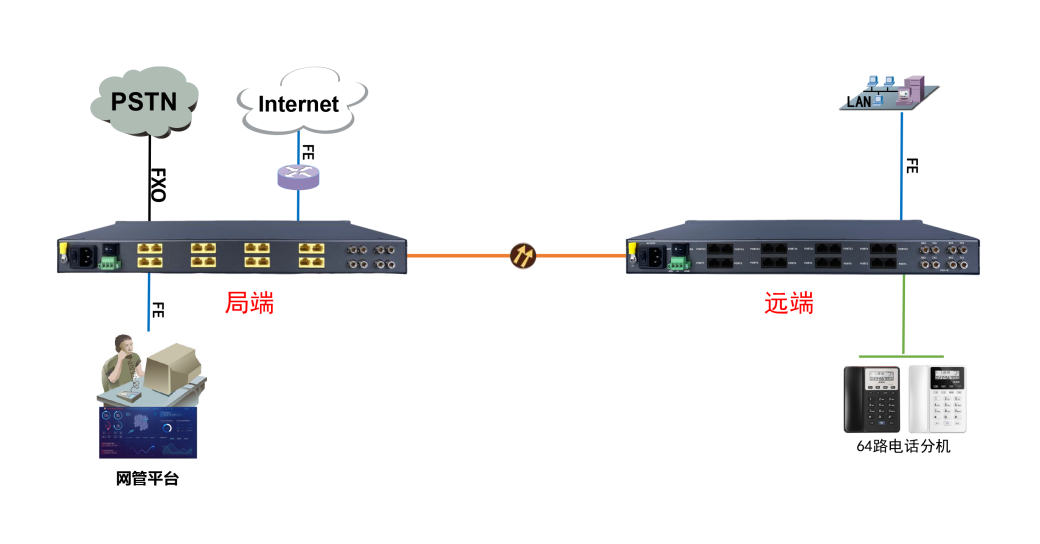

應用組網：


SOC5080-CME綜合復用設備是面向傳統TDM 業務和寬帶IP數據業務接入的復用設備，定位于城域網終端接入層。CME在線路側使用PDH光接口、單個或者多個E1口上聯，支路側提供FXS、FXO、磁石、E&M、以太網等各種接入方式。單E1接入可實現時隙資源的動態分配，可提高時隙資源的利用率。設備具有集成度高、性能穩定、體積小、性價比高、經濟實用等特點。

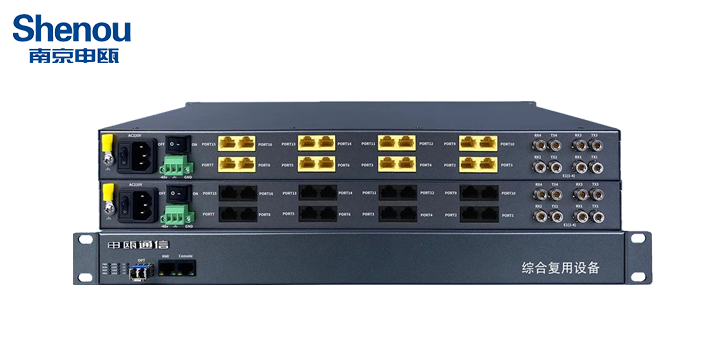

產品簡介：

綜合復用設備SOC5080-CME100


SOC5080-CME100系列能將復用設備同傳輸設備、語音交換設備融于一體，實現各類語音業務、數據業務、圖像業務的交換、傳輸接入與匯聚?；谀K化的設計結構使設備造型美觀大方，使用便捷，且具有良好的擴展性。該系列產品可統一納入申甌網管平臺，提供完善的網管功能，在此管理平臺上，能對接入平合的局端設備和同平臺相連的遠端設備進行故障監控和系統、業務配置管理等。

SOC5080-CME100綜合復用設備集成度高、功耗低、性能穩定、安裝簡便，可以廣泛用在電信、電力和金融等行業。

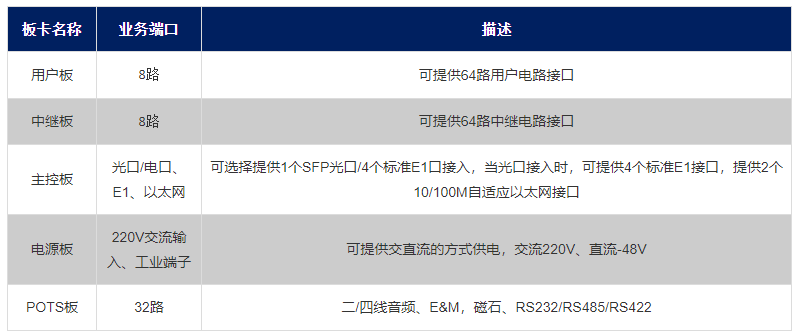

功能特點：

● 同時支持以太網(100M)、E1(G.703)、語音、異步數據等業務；

● 提供4個E1(G.703)接口；

● 支持E1 接口作為傳輸通道1+1保護；接口之間任意時隙無阻塞交叉連接，可實現備份路由無損切換；

● 根據用戶需求配置 64 路FFXO/FXS/磁石/4線音頻/E&M/RS232/RS422/RS485等；

● 綜合接入設備多種功能模塊配合使用，組網方式靈活、業務豐富；

● 支持標準 SIP協議;支持遠程維護接口；

●支持 RFC4733，RFC2833，SIP INFO，In-band(帶內)等語音處理技術;語音編碼支持 G.711、G.723、G.729 等；

● 電信級語音質量、支持來電顯示;反極計費信號(選配)；

● 提供完善的告警和工作狀態指示燈；

● 電源AC220V或DC-48V供電方式;

● 具有完善的網管功能，支持64K監控通道功能，實時監測設備運行中的各種狀態(選配);；

● 19英寸1U高品質鈑金金屬漆機箱。




?
